Shutter für Gewächshausfenster

Hallo,

ich habe mir einen 24V (DC) Fensteröffner für mein Gewächshaus bestellt. Den möchte ich über Z-Wave steuern.
Ich habe mich soweit schlau gemacht und denke, wenn ich das richtig verstanden habe, dass dafür ein Rolladen-Shutter sinnvoll ist (von Shelly gibt es welche).

Ich möchte auch eventuell 3 (aber mindestens 2) Begrenzungen einstellen können. Anfang, Ende und evtl. noch eine Zwischenstufe.
Kann mir jemand eine Empfehlung geben und nützliche Tipps?

Gruß Guido

Hier musst Du aufpassen!
Z-Wave = Shelly Qubino Shutter, dieser kann nur AC, der Grillt deinen Öffner!

Shelly Plus 2PM = W-Lan, dieser kann sowohl AC als auch DC

beim Plus 2Pm lässt sich alternativ zur Endlagenkalibrierung auch eine Laufzeit einstellen, damit ist dann Anfang und Ende abgedeckt, die Zwischenstufe müsstest Du dann per HG lösen.

2 „Gefällt mir“

Hallo Maddes,
danke für die schnelle Antwort. Das mit dem „Grillen“ ist ein wichtiger Hinweis. Evtl. hätte ich da gar nicht drauf geachtet. Aber natürlich ist 24V nicht automatisch DC.
Ich bin gerade etwas überfrachtet bei den ganzen Shelly-Shuttern.

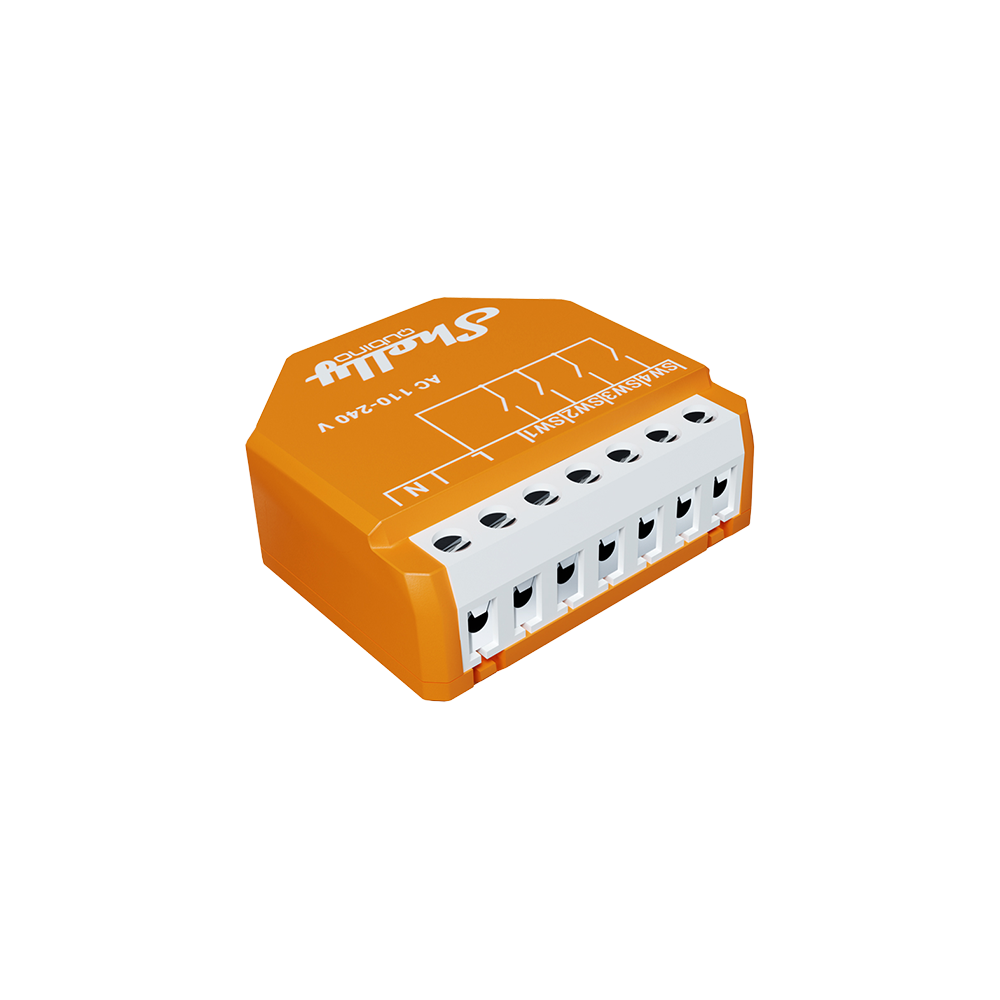

Was ist denn mit dem Qubino Wave i4:

https://www.reichelt.de/de/de/shop/produkt/shelly_qubino_wave_i4_dc-368752?PROVID=2788&gad_source=1&gclid=Cj0KCQjwh_i_BhCzARIsANimeoFexbvjvRgZRfmZdIBJSm7Y9l0CMXbbwFBcemJezFqrkEywq6NPqO4aAgwiEALw_wcB

Idea wäre ein Shutter, der auch noch Anschlüsse hat um einen Regensensor anzuschließen.

Ich hatte das erwähnt weil Du in deiner Beschreibung DC stehen hast :innocent:

Der i4 ist kein Shutter,

wenn man hier liest, findet man folgendes:

Der Wave i4 ist ein Eingangslesegerät (er enthält kein Relais).

er erkennt nur Signale von Tastern, Schaltern, Reedkontakten usw. (ob ein Regensensor funktioniert, kann ich nicht sagen. Bezweifle es aber, da die gängigen Sensoren einen Veränderten Spannungswert ausgeben und kein Binärsignal)
aber Direkt steuern geht aufgrund des fehlenden Relais mit dem i4 nicht.

wie ist denn die Ansteuerung des Fensteröffners vom Hersteller vorgesehen?
Mit einem Taster oder Schalter?
Wenn ja, könnte man sich noch über den Shelly Uni Gedanken machen, außer es muss unbedingt Z-Wave als Standart sein.
Den kann man als Taster oder auch Schalter konfigurieren. Als Taster ginge dann allerdings nur Auf und Zu ohne Zwischenposition.
An den könntest Du dann auch den gewünschten Regensensor anklemmen.

Der Hersteller bietet selber eine Funkfernsteuerungen dazu an. Aber das ist ja nicht das was ich will.

https://de.aliexpress.com/item/1005005445884801.html?spm=a2g0o.order_list.order_list_main.5.80855c5fe9Tbz7&gatewayAdapt=glo2deu

Danke schonmal, dass du mich da vor einem Fehlkauf bewahrst. Es muss übrigens auch kein Shelly sein und wenn es nicht anders geht, würde ich den Fensteröffner auch übers WLan ansteuern. Ich denke es würde bis auf die Terrasse reichen.

Dann hast Du den hier Bestellt?

Der Qubino Flush Shutter DC läuft mit 12-24V DC.

Hallo Maddes. Ja, genau den hab ich bestellt

Ok, die Beschreibungen beim Chinesen ist eher nichtssagend, warten wir mal bis das Teil bei dir ist, dann sehen wir wie er angeschlossen werden soll und ob es eine Endlagenkalibrierung gibt.
Dann können wir es besser eingrenzen welcher Aktor die bessere Wahl ist.

Den bekommt man leider fast nirgends mehr.

Ja das fand ich auch ziemlich nichtssagen. Aber das Teil war das Einzige, was für mich preislich und von der Technik in Frage kam. Sonst muss ich nochmal nachfragen welche Optionen ich habe

In ein paar Läden gibt’s den noch.
Z.B. Qubino Flush Rolluikmodule DC 12-24V - HAshop.nl

1 „Gefällt mir“

Ich hab gestern einen gebraucht ersteigert, für den Fall, dass das ganze nicht so funktioniert. Bevor ich alles anschließe werde ich mich aber nochmal bei Euch melden, damit ich nichts falsch anschließe

Ich habe heute Öffner und Qubino Flush erhalten. Der Der öffner funktioniert simpel mit +/-. Richtung je nach Polung.
Technische Daten wurden nicht beigefügt. Ich konnte keine Erkennung für Anfang und Ende erkennen.

Mir kam noch die Idee, evtl einen „Überlastschutz“ zwischenzuschalten.

Ich könnten eine Start und Toppunkt montieren…

Wie würdet ihr den öffner mit den Qubino ansteuern und wie kann ich Zwischenstellungen realisieren?

Der Qubino allein reicht - Einfach einbauen =)

Er macht wie jeder shutter am anfang einen kalibrierungslauf. Die erkennung der endpunkte geschieht automatisch. Danach kannst du ihm sagen 30% auf oder 60% oder was du möchtest.

Habe so die durchgebrante steuerung in meinem sofa ersetzt. Ist dekadent - war aber das einfachste. „Alexa, Sofa ausfahren.“

Edit: überlastungsschutz u thermischer schutz ist bereits eingebaut (darüber geschieht auch die endlagenerkennung)

Edit2: die qubinos haben alle hervorragende anleitungen → https://qubino.com/products/flush-shutter-dc/

2 „Gefällt mir“

Hallo Poolcat, vielen Dank schonmal für deinen Post. Wenn ich mir auf der Homepage die Verkabelung anschaue, dann verstehe ich das so, dass an +/- das Netzteil und an Q1/Q2 der Motor angschlossen wird.

Bei den Endpunkten muss ich mir noch was montieren. Der Motor dreht ja 360° und hat nach unten keinen Anschlag. Nach oben wäre wahrscheinlich der Deckelanschlag ausreichend. Allerdings hoffe ich nicht, dass die Anschlagerkennnung so wie Kraft aushält, dass sie mir den Deckel der Gewächshauses zerstört.

Wie realisiere ich denn die Einstellungen, wenn ich dann nur 30% oder 60% öffnen will?

Jetzt verwirrst du mich ein wenig :wink:

Was genau hast du für einen öffner bestellt/bekommen? Der Artikel der oben verlinkt ist, hat einen 90grad öffnungswinkel (und nicht 360°). Diese endlagen würde der Qubino erkennen. Auch wenn es dort „nicht weitergeht“ - sprich wenn das Fenster zu ist. Da zerreisst es dir nix.

Allerdings - oben steht 3-Wire. Das ist untypisch für DC aktoren. Bei AC Rolladen hat man Null und eine Phase hoch, eine Phase runter. Bei DC hat man nur „Plus“ und „Minus“ - die Richtung wird durch drehen der Polarität geändert. Daher hast du beim Qubino DC auch nur 2 Anschlüsse.

Nach dem Kalibrieren weiss der Qubino/Homee wo 0 und 100% sind - und du kannst alle werte dazwischen mit einem schieberegler oder HG einstellen.

Der Motor hat 24V DC (+/- hab ich schon probiert und funktioniert am normalen Netzeil). Einen Anschlag hat er nicht. Der Motor dreht einfach immer weiter. Ist aber keine Problem, wenn ich einen Anschlag konstruieren kann.
Das Foto ist das fehlende Puzzle-Teil :slightly_smiling_face:

Ja perfekt - Anschläge dran (am Gestänge oder am Fenster oder den begrenzer von einem alten sägebock) und es wird genau so funktionieren :wink:

Theoretisch kann man die Endlagen auch über das „manuelle Kalibrieren“ vorgeben. Davon rate ich dir aber ab. Die Qubinos haben die eigenart, dass wenn man 3 mal schnell hintereinander den Knopf für auf oder zu drückt, er sich zurücksetzt. Dann muss er auch neu kalibriert werden - und das passiert öfter als man denkt. Anschläge machen da mehr sinn.

Fröhliches Basteln!
