Plan:
Hochbeet für den Garten, aber mit integrierter Garage für den Roboter und Abteil in der die Bewässerungssteuerung untergebracht werden kann.
Ausstattung:
- Bewässerungssteuerung soll leicht zugänglich untergebracht sein (Man wird nicht Jünger! Wenn man mal ran muss, dann bitte ohne Verrenkungen :))
- Roboter Ladeschale (Gardena R40i) muss im Hochbeet untergebracht werden
- Sichtschutz für Roboter, da Grundstück einsehbar ist und Einfahrt wetter-seitig. → Installation elektrisches Rollo
- Stromversorgung für
- Ventilsteuerung
- Ventile
- Rollo
- Beleuchtung
- Osram Gardenspots
- 2x Reserve
Bauteile:
-
Selbstbau Hochbeet, alternativ → Karibu Hochbeet “2” 173x82x89 mit Abteil für Garten Geräte
-
5x Magnetventil Hunter 24V 101 NC
-
Trafo 24V
-
5-fach Verteiler
- 1: Regner 3-fach Süd
- 2: Regner 2-fach West
- 3: Hecke Microdrip
- 4: Terrasse Microdrip
- 5: Hochbeet Microdrip
-
3x Fibaro 222 Schalter
-
3x Gardena Microdrip System
-
2x Rasenbewässerung mit Rain Bird Regnern
-
Rollo incl. Motor für den Mähroboter
-
Qubino Shutter Z-Wave Modul
-
LED Lampe für Roboter Behausung
-
Feuchtraum Abzweigdosen
-
Kabeldurchführungen
-
Kleinteile
-
Bauteile für Vordach
-
Teichfolie 0.5mm
Bauphase
- Fundament (Splitschüttung und Betonplatten)
- Unterbau
- Oberbau
- Abschluss
- Installation Elektro (noch offen)
- Installation Roboter Ladeschale
- Installation Rollo
- Installation Beleuchtung (noch offen)
- Installation Bewässerungssteuerung (noch offen)
Links:
https://www.karibu-onlineshop.de/karibu-hochbeet-2-mit-schrankoption?attribute[garden_model]=naturbelassen
https://www.jalousiescout.de/
https://www.rainbird.de/produkte/versenkduesen/typenreihe-1800tm
Amazon Shopping Card (kommt noch)

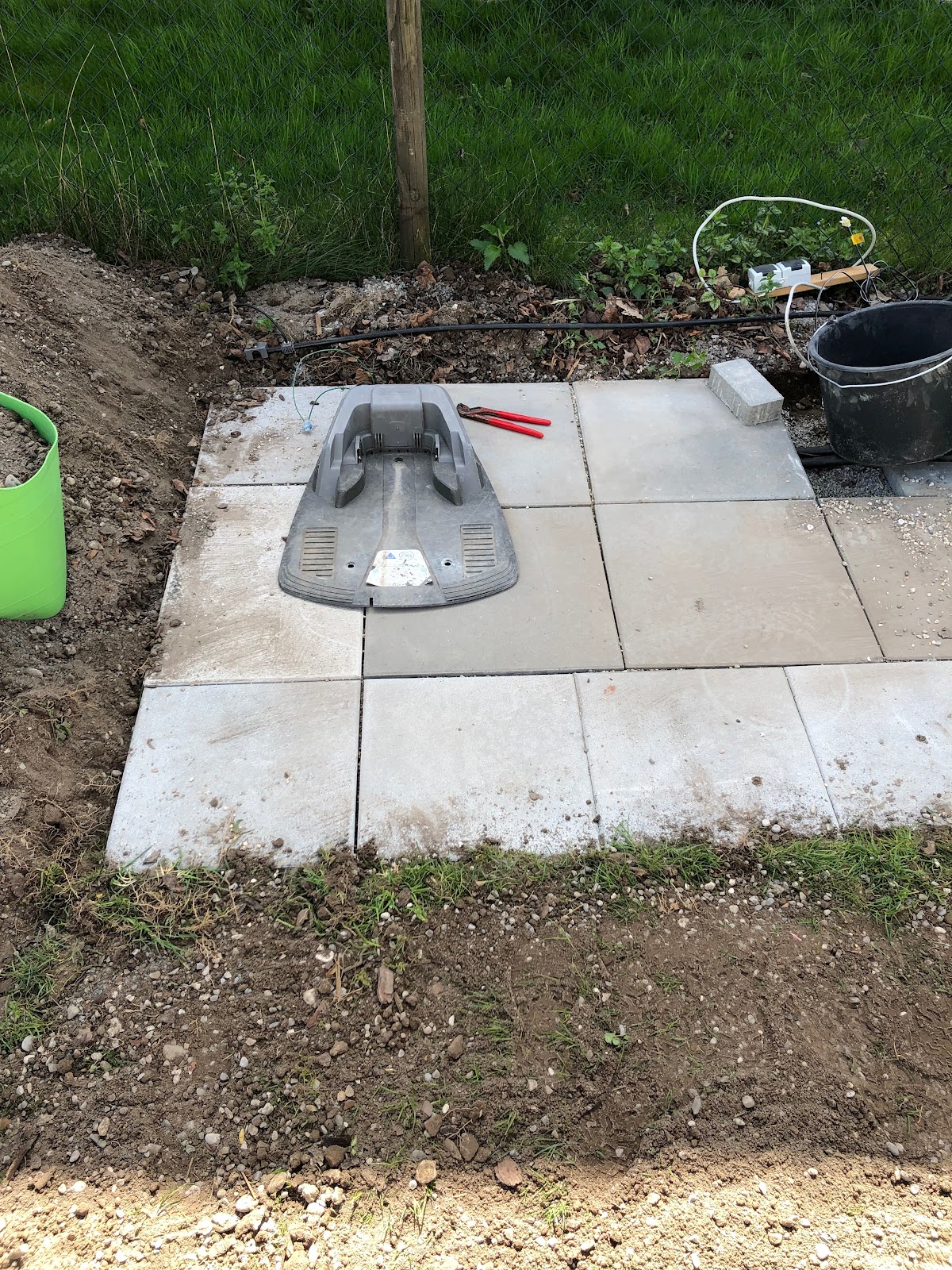

Fundament wird gelegt:

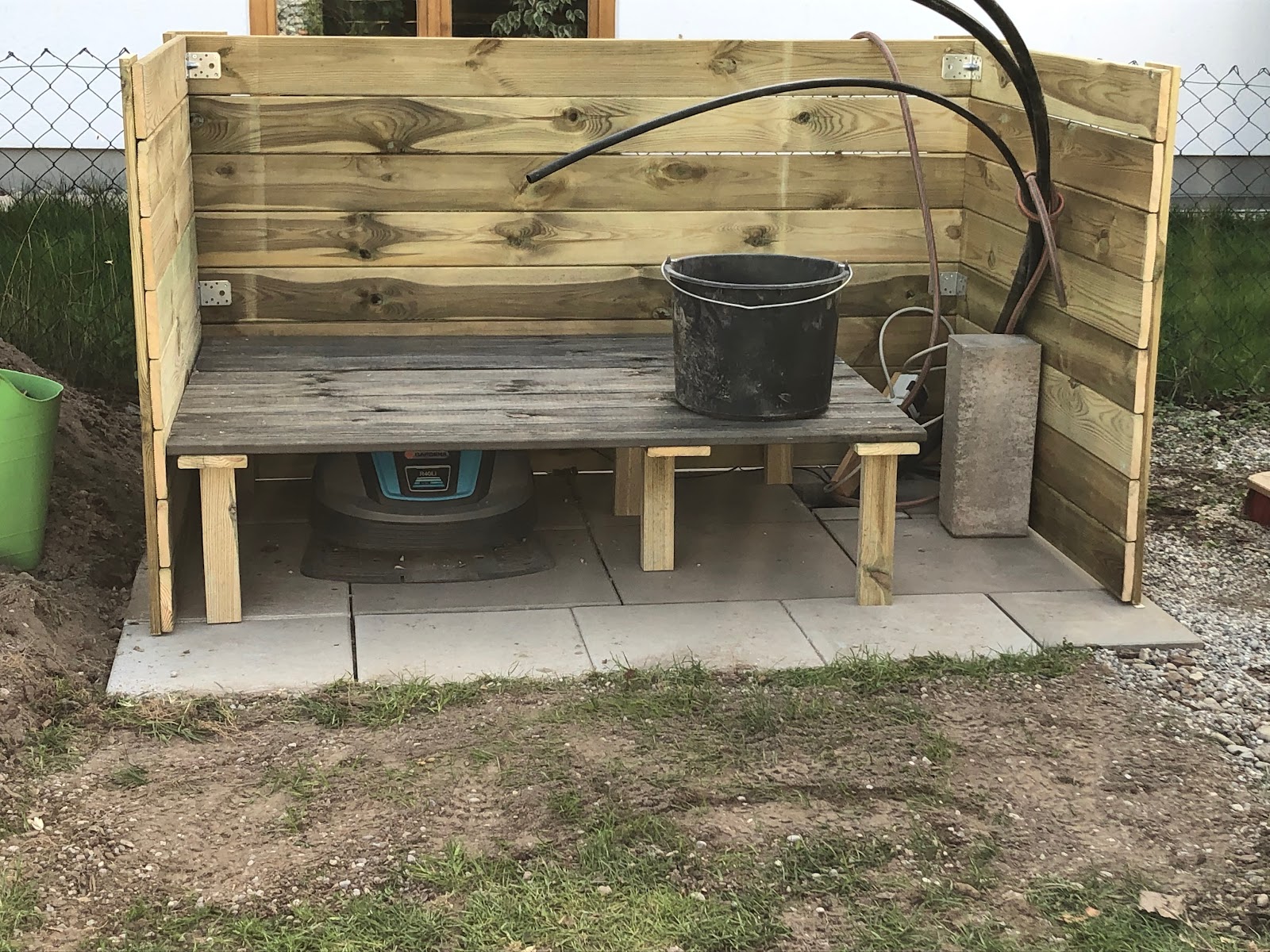

Zuführungen und Unterbau

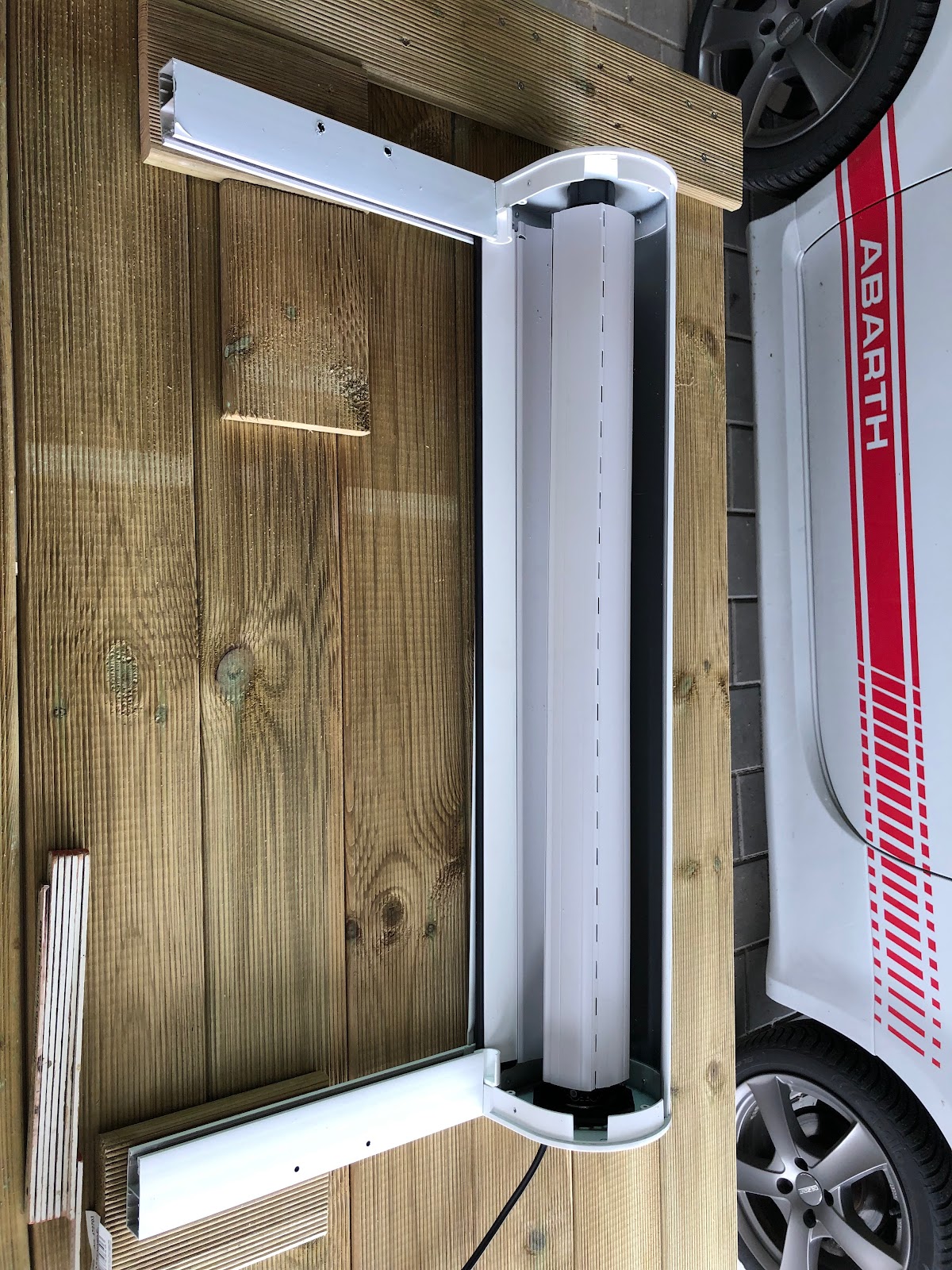

Installation Rollo
Front geschlossen + Rollo installiert

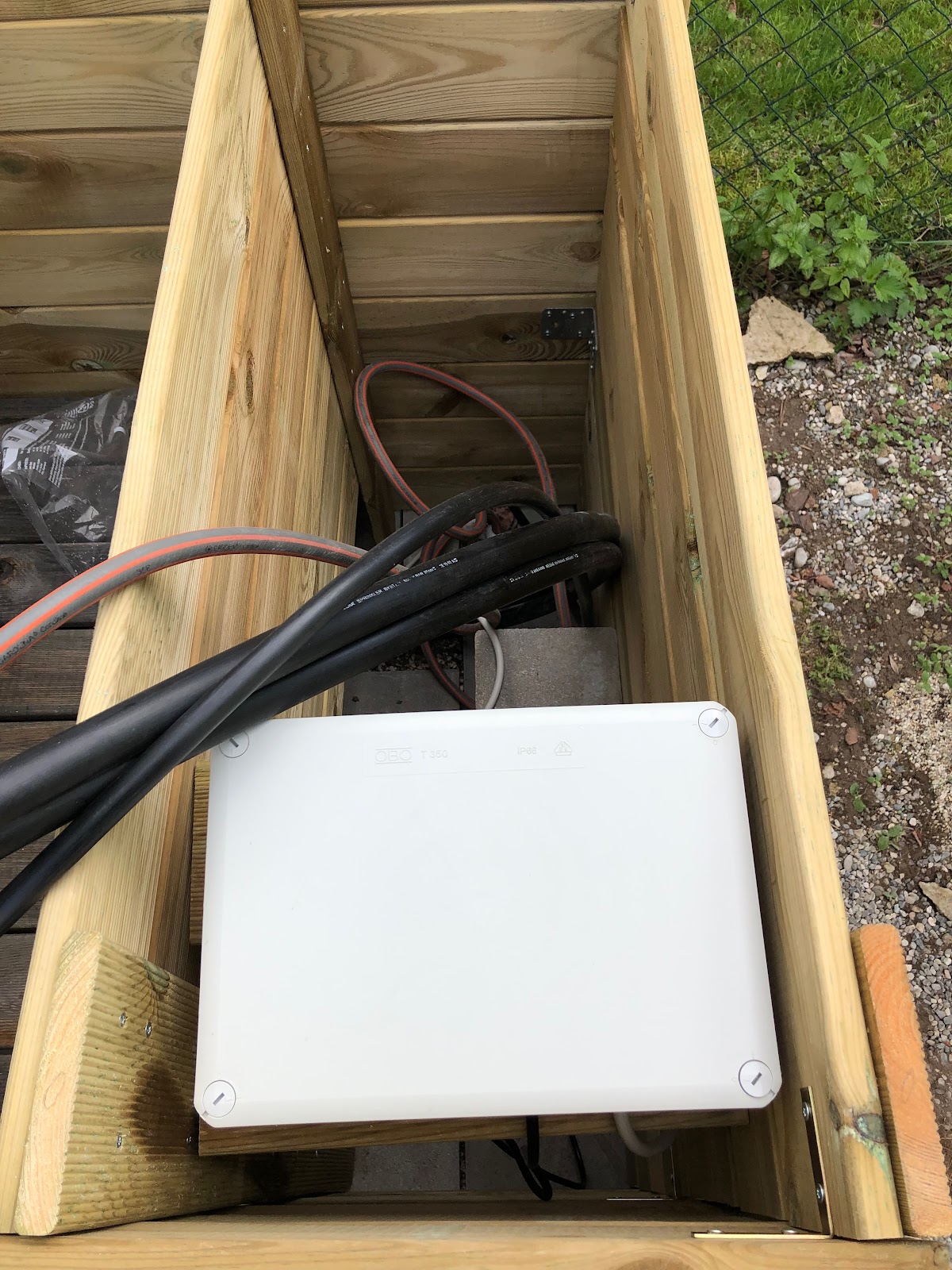

Abteilung Wasser + Strom
- Verteilerbox wurde auf passendem Brett installiert
- Anschlüsse auf Wasser abgewandten Seite
nicht zu sehen:
- Trennwand Wasser/Strom als Spritzschutz
- Verteiler Platte für Vorfilter Mircodrip

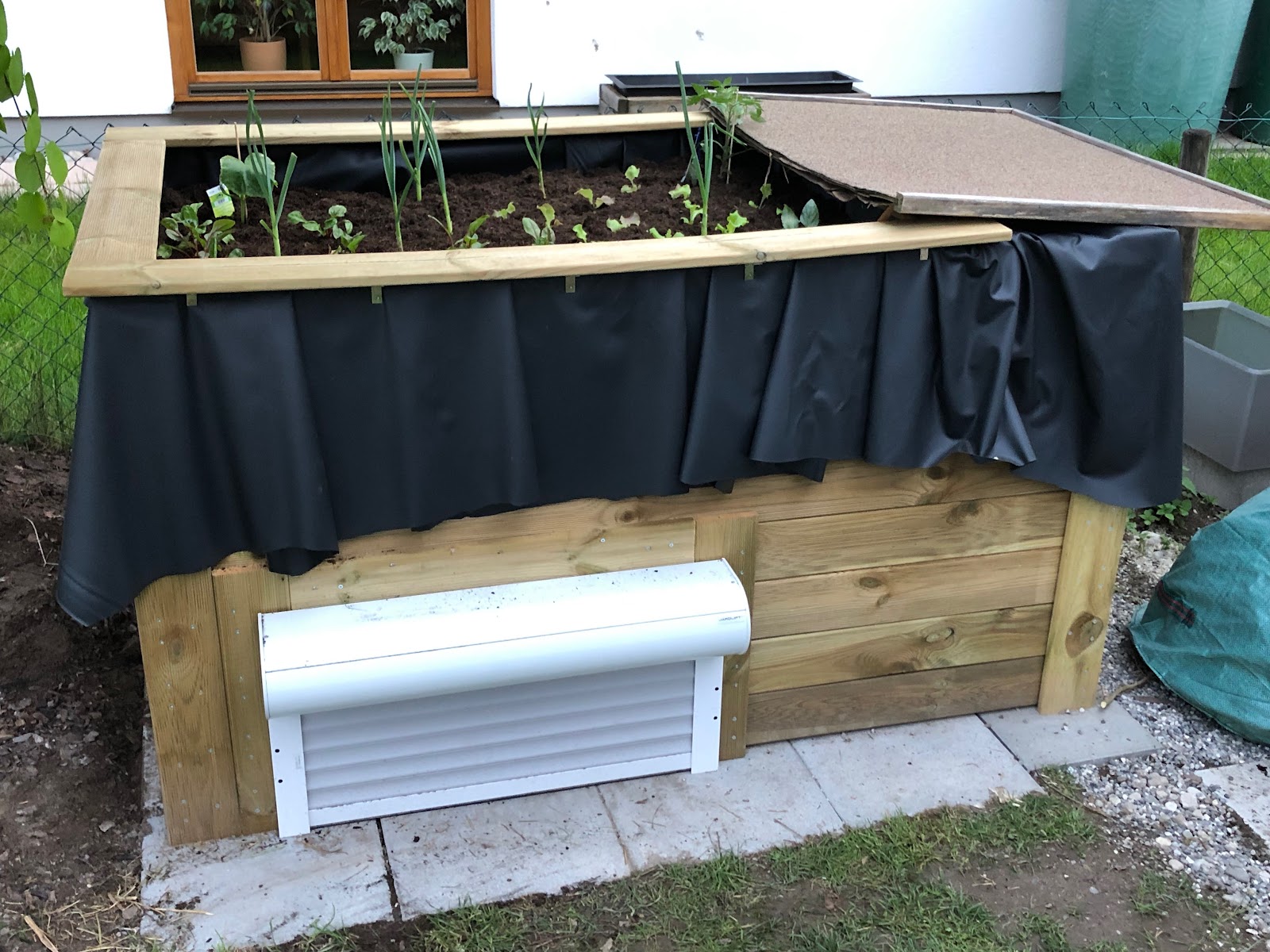

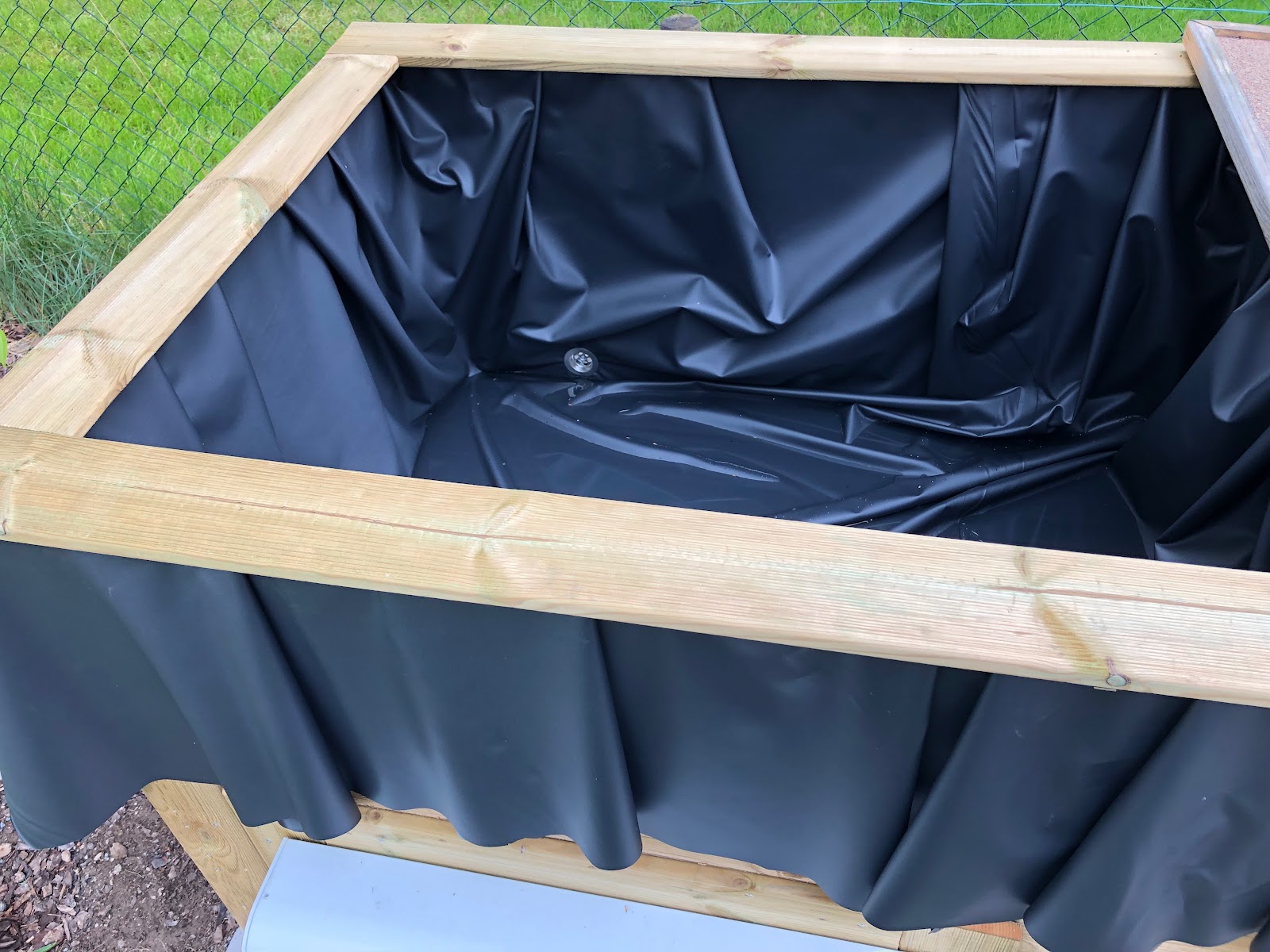

Anbringung der Folie
- an einem warmen Tag anbringen, bei Wärme ist die Folie wesentlich geschmeidiger als im kalten Zustand.
- “Möglichst Faltenfrei”
- Als Ablauf wurde ein normaler Waschbecken Auslass verwendet
- Zur Fixierung wurde oben ein Bretter Rahmen mit kleinen Winkeln angebracht.

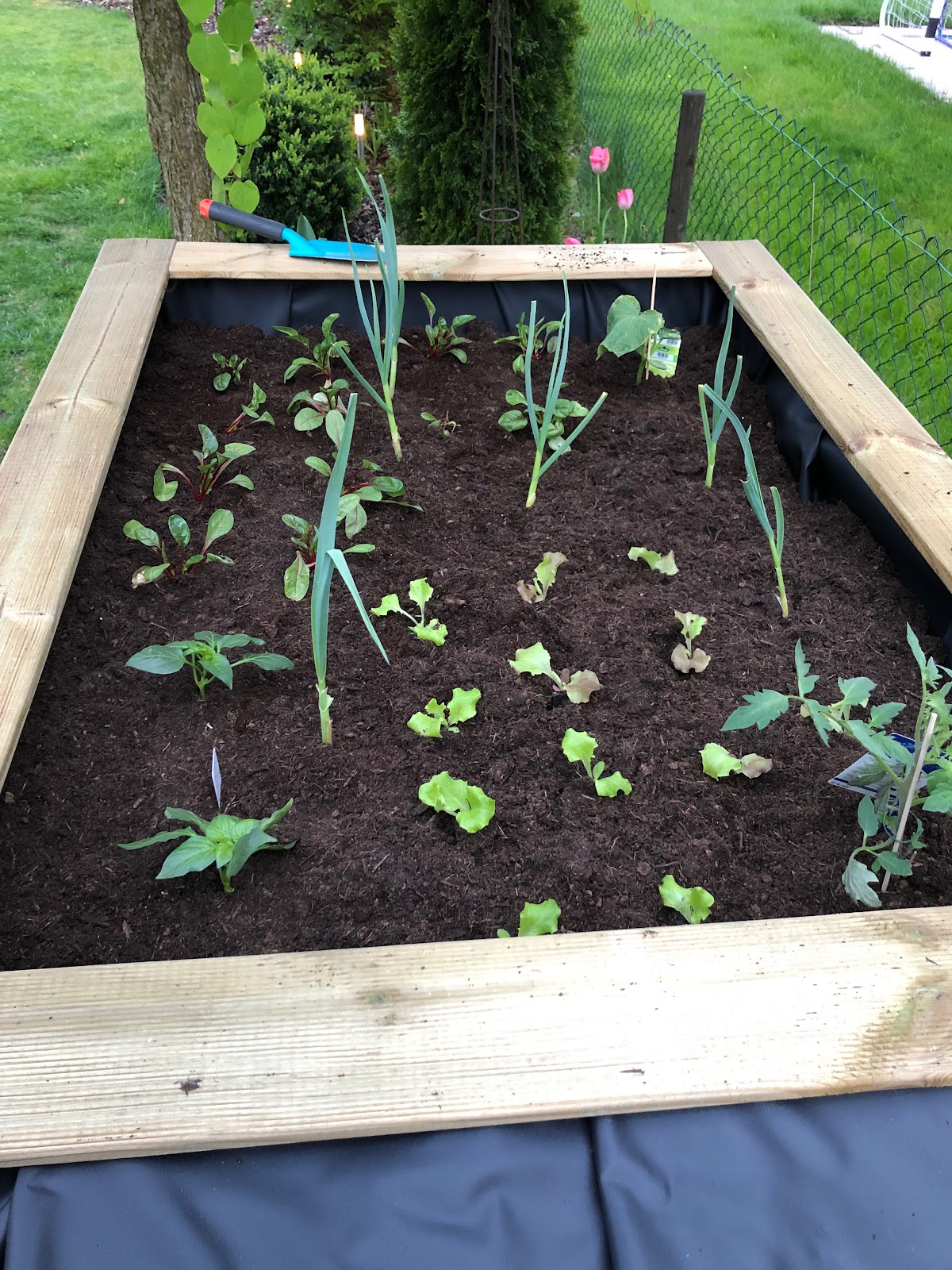

Fertig bepflanzt sieht es dann so aus:
Die Flut kommt:
Unten der Wasserverteiler mit den Ventilen darunter. Oben links die Düngerbeimischung für das Hochbett und oben rechts der Vorfilter für Wasserkreis Hecke.
Erste Feststellung: Die Versenkregner verursachen, beim Ausfahren, Druckschläge im Leitungssystem. Denke das sich hier der Druck erst aufbauen muss.
Schaukelt sich aber richtig schön auf, wenn beide Kreise sequenziell geschaltet werden.
Werde hier die beiden Wasserkreise mit den Versenkregnern nicht direkt nacheinander schalten, sondern einmal Hecke oder Hochbeet dazwischen.

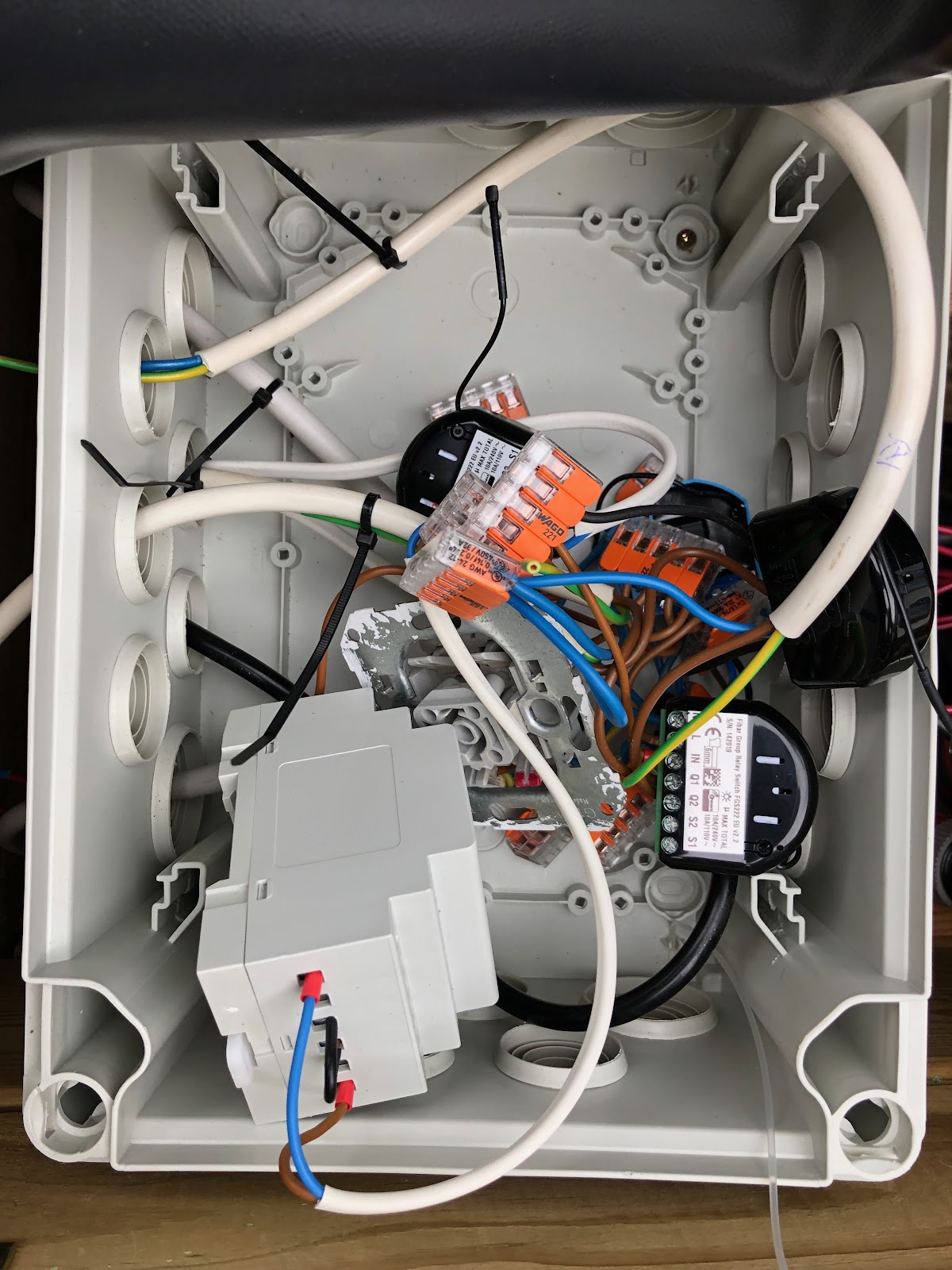

Verkabelung:
Nicht schön, aber selten!
Installation mit Wago Klemmen zum ausprobieren.
Elektro wird noch sauber über Verteilerschienen gelöst.

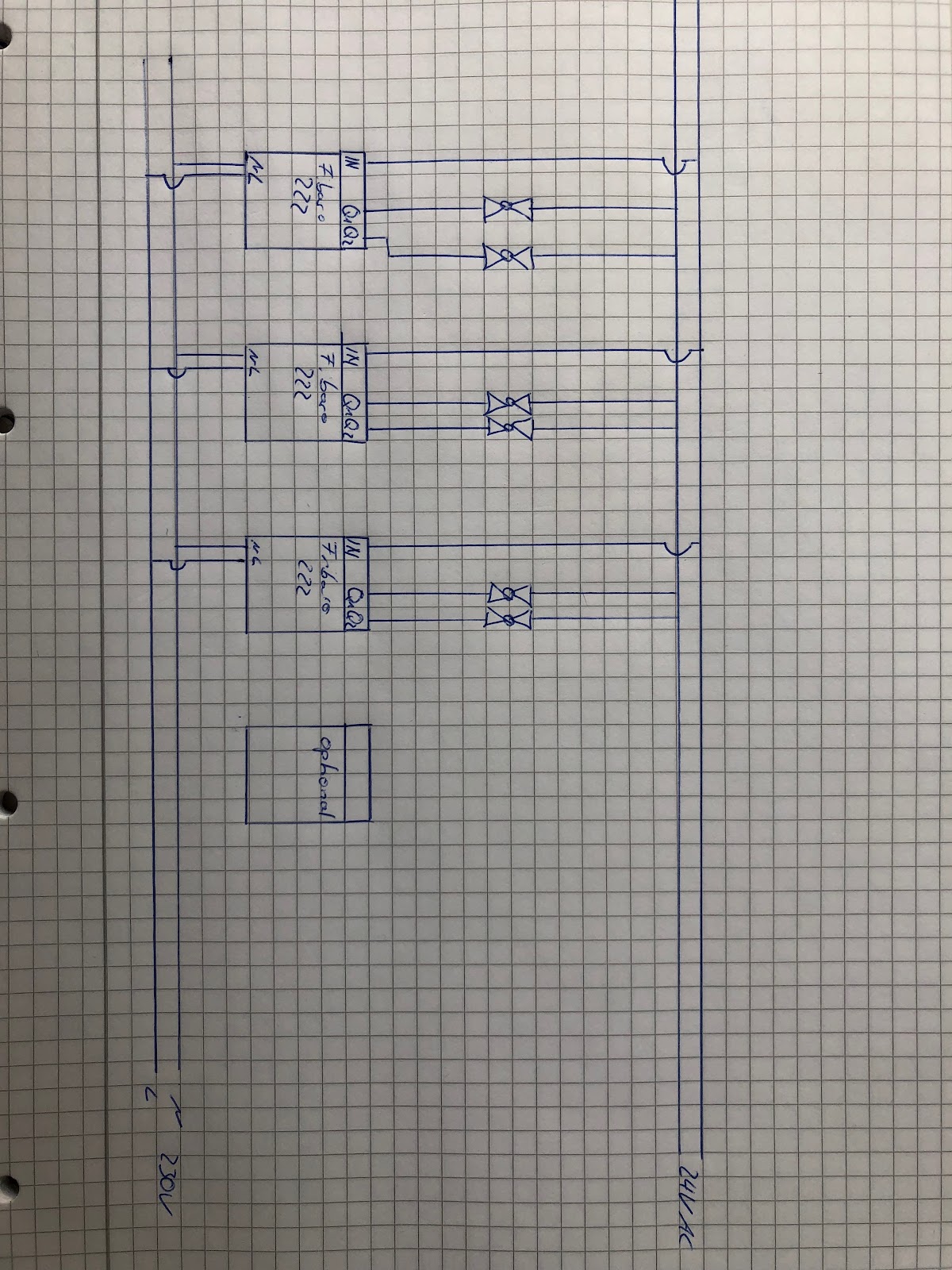

Elektro Plan

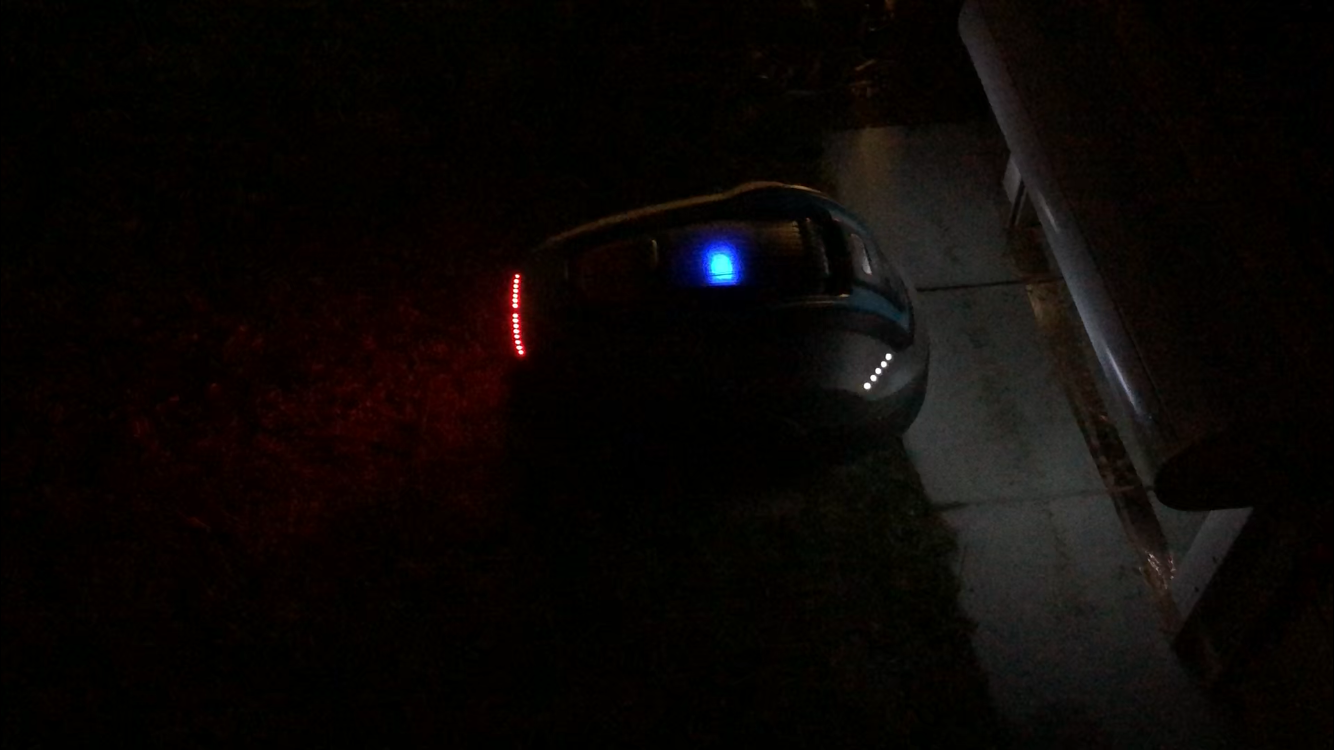

Update Mähroboter: Er hat mittlerweile Fahrlicht bekommen. Eher aus Spielerei als aus Nutzen. Aber das Robonect Modul bietet so viele tolle Möglichkeiten
Igel, Frösche sind trotzdem im Garten sicher!
38 „Gefällt mir“
Geniale Idee - der WAF von Hochbeeten ist bei uns ohnehin sehr hoch (will frau unbedingt für Kräuter und Blumen haben). Wenn die Sandkastenzeiten unserer Kinder vorbei sind, dann wird das in breit als Terassenabgrenzung, für die Bewässerungssteuerung des Gartens, als zusätzliche Gartensteckdose für den Elektrogrill und für eine beiläufig reingeschmuggelte Robi-Garage (die natürlich dann auch einen Inhalt braucht) nachgebaut.
Danke für die Inspiration…
2 „Gefällt mir“
Bewässerung kann ich hoffentlich am Wochenende fertig machen, wenn das Wetter mitspielt.
Werde den Topic dann entsprechend updaten
Ja der WAF ging definitiv nach oben, als das Wort “Hochbeet” gefallen ist!
2 „Gefällt mir“
Das mitm Roboter/Rollo find ich total geil
2 „Gefällt mir“
Das ist ein Bookmark wert (+1)
1 „Gefällt mir“
Das ist ja mal eine Coole Idee !
Danke für die Inspiration !
Reicht der Funk bis da hin ?
Der kleine Abarth tut sein Übriges.
1 „Gefällt mir“
Gerne!
Ja, bei mir reicht Z-Wave bis dort hin, zwischen Haus und Beet ist rechts die Garage. Dort hängen Pumpen, Licht, Garagentor via Fibaro Schalter drin, daher ist das Mesh sehr dicht.
Alternativ könnte man mit mehreren Trafos + z.B. WLAN oder DECT Schaltern arbeiten, wäre aber kostenintensiver.
Der kleine Abarth macht auch richtig Spaß
1 „Gefällt mir“
Wie hast du die Begrenzungskabel verlegt? Unter das Beet?
Beides! Nur das Suchkabel liegt unter den Platten in einem Microdrip Röhren. Dann kann man es im Notfall neu einfädeln.
Die beiden anderen Kabel liegen nach links und rechts neben den Platten.
Hab den Schaltplan hinzugefügt
5 „Gefällt mir“
Das ist der absolute Hammer.
Ich muss auch gerade die Gartenbewässerung planen und dachte auch an Hunter. Die Magnetventile dachte ich so über Homee zu schalten, dass ich das 230V/24V Netzteil über schaltbare Steckdosen schalte. Du hast das aber über die Schalter in der Elektroinstallation direkt bei den Ventilen gelöst, oder? Wie ist das denn? Können die auch 24V?
Viele Grüße und über einen Austausch würde ich mich sehr sehr freuen!
David
Hab auch die Hunterventile und die steuere ich per homee mit Fibaro Relais (jeweils 2 Ventile pro Relais - FGS-222 (und als Single: FGS-212)). Nicht extra per Steckdose.
Die Fibaros brauchen 230V, die Hunter 24V Wechselstrom (wichtig!)
Edit: Genau so, wie es im Schaltplan von Smart Dave beschrieben ist.
Ach ja, meine Fibaros sind alle im Versteilerschrank und die 24V gehen dann verbuddelt zu den Ventilen im Ventilkasten im Garten.
Habe gerade dieses sehr passende Bild gefunden:
Quelle:
siio.de
Zwar nur ein Single-Switch, aber absolut für Laien dargestellt
4 „Gefällt mir“
Hallo, ich bin auch gerade dabei …
Folgende (vielleicht dumme) Frage stellt sich mir gerade:
wird das Ventil per Taster geschaltet (also kurzer “ein”-Impuls = Magnet öffnet,
nächster Impuls = Magnet zu) oder
als Schalter = switch schaltet ein = Strom fließt so lange, bis wieder aus-geschaltet wird.
Frage also:
den Switch als Schalter oder Taster konfigurieren?
Danke an die Wissenden!
Als Schalter
Das Ventil ist ein N(ormally) C(losed) Typ, heißt wenn kein Strom dann bleibt es geschlossen.
Solange wie es offen stehen soll, muss auch der Strom fliessen.
2 „Gefällt mir“
Welche Ventile hast du denn?
